Customs Keyboard 101 เริ่มต้นเล่น Custom Keyboard

คู่มือสำหรับผู้เริ่มต้นเล่น Custom Keyboard

สำหรับบทความนี้ตั้งใจเขียนมาสำหรับมือใหม่ในวงการ CustomKeyboard เพื่อความเข้าใจเบื้องต้น และใช้ในการนำไปต่อยอดในการหาความรู้เพิ่มเติมต่อไปได้สะดวกและไม่เกิดความสับสน จึงจะไม่ลงรายละเอียดที่ลึกมากเกินไปครับ(ไปหาอ่านกันต่อเอง 5555)

เริ่มกันเลยสำหรับคำถามที่พบบ่อยสำหรับมือใหม่ ก็คือหากจะเริ่มเล่น CustomKeyboard จะต้องเตรียมอะไรบ้าง สำหรับสิ่งที่ต้องเตรียมพร้อมสำหรับการเริ่มต้นทำ CustomKeyboad ของตัวเองซักอัน ขอแบ่งเป็นสองส่วนหลักๆคือ เครื่องมือ และส่วนประกอบของ CustomKeyboard สำหรับวิธีการทำ Custom Keyboard นั้นผมทำเป็นวีดีโออยู่ด้านล่างสุดครับ

เครื่องมือที่จำเป็นต้องมีสำหรับการทำ Customs Keyboard

**หัวแร้งบัดกรี**

หัวแร้งมีหลายเกรดตั้งแต่หลักร้อยจนไปถึงหมื่น สำหรับงานคีบอร์ดนั้นเราสามารถใช้ได้ทุกเกรด เพียงแต่ว่าก็จะได้งานที่สวยงามแตกต่างกันตามคุณภาพของหัวแร้ง รวมไปถึงถนอม PCB ให้มีอายุใช้งานได้นานขึ้นด้วย ซึ่งถ้าเป็นไปได้ แนะนำให้หาซื้อตัวที่ปรับอุณหภูมิได้ครับเพราะอุณหภูมิจะมีความคงที่มากกว่า และเราไม่ควรใช้ความร้อนเกิน 400 องศาในการบัดกรีครับ

Kester-Solder-Wire-0.5mm.jpg — **ตะกั่วบัดกรี**

ตะกั่วบัดกรีเองก็มีคุณภาพที่แตกต่างกันหลากหลายในท้องตลาดครับ สามารถใช้ยี่ห้อ Ultracore ที่หาได้ง่ายในบ้านเราได้เลย ควรเลือกทีมี flux แบบใส จะทำให้ทำงานแล้วดูสะอาดครับ

**ที่ดูดตะกั่วบัดกรี**

ที่ดูดตะกั่วบัดกรีหลักๆ เอาไว้ใช้ดูดบัดกรีที่เราทำผิด หรือต้องการจะเปลี่ยนสวิชต์บอร์ด ส่วนใหญ่ทำงานเหมือนกันคือเอาหัวแร้งไปจี้ที่ตะกั่วบัดกรีที่เราต้องการจะเอาออกให้เหลวเป็นน้ำทั้งก้อนก่อน แล้วจิ้มที่ดูดไปแล้วกดปุ่มให้ดูดขึ้นมาครับ ราคาก็แปรผันตามคุณภาพครับ เวลาใช้ต้องระวังหัวที่ดูด ถ้าใช้ไม่ถนอมจะทำให้หัวละลายและเสื่อมไวครับ

**ไขควง**

ควรหาชุดไขควงขนาดเล็ก มีหัวหลายๆแบบไว้ใช้งาน เพราะคีบอร์ดแต่ละตัวบางครั้งใช้น๊อตแตกต่างกันไปตามผู้ออกแบบครับ เพราะฉะนั้นเตรียมพร้อมไว้เลยจะดีกว่า

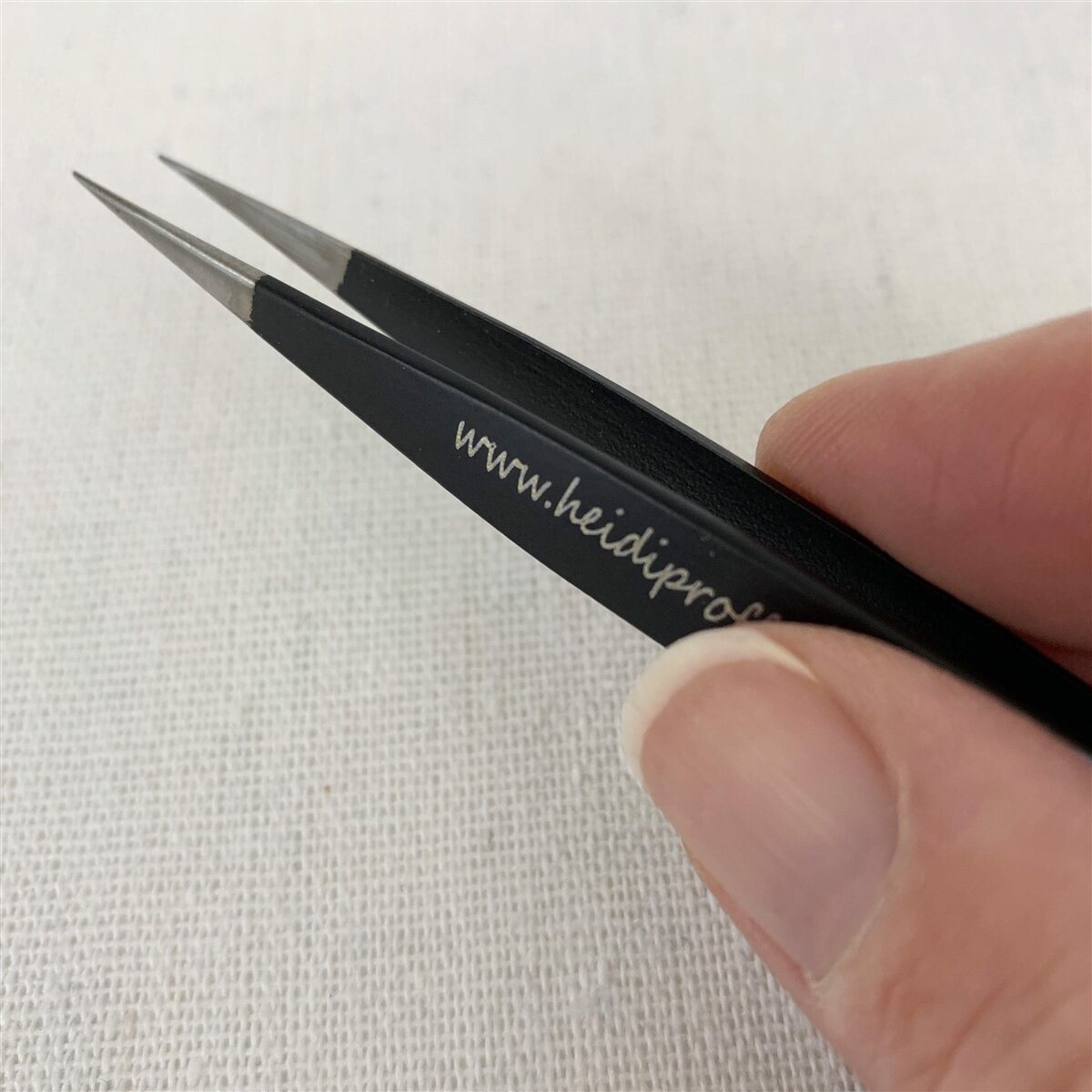

**ที่คีบชิ้นงาน (Tweezer)**

ที่คีบชิ้นงานให้ใช้เป็นหัวเล็กๆ แบบที่ใช้ต่อโมเดลหรือกันพลาครับ ที่คีบชิ้นงานใช้ได้หลายอย่างโดยเฉพาะเวลาบัดกรีที่เราต้องการจะบัดกรีงานเล็กๆ ที่ไม่ใช่ through-hole แล้วต้องการให้ชิ้นส่วนอยู่นิ่งๆ หรือนำมาใช้เปิดสวิชต์กรณีที่เราไม่มีที่เปิดก็ได้ครับ นอกจากนั้นยังมีประโยชน์ในการใช้คีบสปริง หรือ ชิ้นส่วนสวิตช์ เวลาลูปได้ด้วย

unnamed (1).jpg — **คีมตัดขนาดเล็ก**

คีมตัดขนาดเล็กเช่นกัน ไซส์ประมาณที่เอาไว้ต่อโมเดลหรือกันพลาก็ได้ (ซื้อเซ็ตที่เอาไว้ต่อโมเดลเลยครับ ในเซ็ตที่ผมมีมีทั้งที่คีบ คีม ที่งัดพลาสติก ตะไบ มาด้วยกันหมดเลยครับ)

**พู่กันเบอร์เล็กๆ 1-2**

ใช้ป้ายจารบี และน้ำมันเวลาเราต้องการจะหล่อลื่นสวิชต์หรือ stabilizers ครับ ยิ่งเบอร์เล็กจะทำให้เราเก็บงานและควบคุมปริมาณของ lube ที่เราต้องการจะใช้ได้ง่ายกว่า

**จารบีขาว Super lube**

เป็นจารบีชนิดข้นจัดและไม่นำไฟฟ้าครับ จะช่วยให้ stabilizers ของเราไม่สั่น ไม่เกิดเสียงที่น่ารำคาญเวลาเรากดลงไป **ไม่แนะนำให้ใช้กับสวิชต์**เพราะตัวจารบีข้นเกินไปครับ จะทำให้สวิชต์ของเราเหนียวมาก หรือบางท่านอาจจะใช้ Krytox 205g0 ในการลูปนะครับแล้วแต่คนชอบ แต่มีติดไว้ไม่เสียหายครับเป็นจารบีครอบจักรวาลใช้งาได้หลากหลายครับ วีดีโอสอนการลูป Stabilizers

51GEMRktrPL._AC_SL1000_.jpg — **ที่ถอดคีแค๊ป**

ที่ถอดแคปใช้ตามแบบถนัดเลยครับ แต่ถ้าจะนำมาใช้กับแคปที่ราคาแพง แนะนำให้ใช้แบบ wire-puller มากกว่าแบบแหวน เพราะจะไม่เสี่ยงต่อการขูดแคปราคาแพงของเรา จะมีบางแบบที่ปลายทั้งสองด้านไม่เหมือนกัน แนะนำที่ปลายอีกด้านมีที่ดึงสวิชต์ออกด้วยเพราะจะทำให้ชีวิตเราง่ายขึ้นเวลาต้อง desolder สวิชต์ครับ

**ที่ดูดควันตะกั่ว**

เป็นสิ่งที่ไม่ได้บังคับว่าต้องมีแต่อยากแนะนำให้มีเพื่อรักษาสุขภาพของตนเอง และคนในบ้านครับ หรือจะใช้พัดลมเล็กๆมาวางดูดออกหน้าต่างไปก็ได้ครับ

In-stock-KBDfans-x-ai03-2-in-1-Aluminum-Switch-Opener-gray-blue.jpg_q50.jpg — **ที่เปิดสวิตช์**

เอาไว้เพื่อเปิดสวิตมาเพื่อโมดิฟาย มีวัสดุหลากหลายทั้งเป็น 3Dprint หรือ ทำจากอลูมิเนียมอย่างดี ใช้งานได้ดีไม่ต่างกัน

ส่วนประกอบของ Customs Mechanical Keyboard

เมื่อมีเครื่องมือครบแล้วเราก็มาทำความรู้จักส่วนประกอบของ CustomKeyboard กันต่อครับ

516oyJZNeWL._SL1000_.jpg — **เคส(Case)**

เคสของเป็นส่วนประกอบสำคัญ ที่ส่งผลโดยตรงกับเสียง ความรู้สึกในการพิมพ์ วัสดุที่มักนำมาใช้กับเคสของ Custom Keyboard นั่นมีหลากหลายทั้ง 3Dprint, Acrylic, Poly-Carbonate, Aluminium, Stainless Steel , ทองเหลือง และอื่นๆ โดยที่วัสดุที่ได้รับความนิยมมากที่สุดคือ aluminium เพราะราคาไม่ถูกไม่แพงจนเกินไป มีความแข็งแรง ทำงานง่าย สามารถทำสีได้หลากหลาย

เพลท (Plate)

อีกหนึ่งส่วนประกอบสำคัญไม่แพ้เคส เพลทอธิบายง่ายๆคือ แผ่นที่ยึดตัว switch มีเข้ากับเคสและแผงวงจร โดยทั่วไปมีความหนะประมาณ 1.2-.1.5mm มีหน้าที่ช่วยจับให้สวิตช์ตรง และได้ระนาบเดียวกันทั้งแถว นอกจากนั้นยังช่วยทำให้ความรู้สึกในการพิมพ์ และเสียงของตัวสวิตช์แตกต่างกันไปตามวัสดุอีกด้วย

วัสดุที่ถูกนำมาผลิตเพลทก็มีหลากอย่างเช่นกัน
อลูมิเนียม Aluminium
ทองเหลือง Brass
สแตนเลส Stainless steel
คาบอนร์ไฟเบอร์ Carbon Fiber
FR4
Polycarb
POM

แต่ละวัสดุนั้นมีความแข็งและความหนาแน่นของวัสดุเป็นคุณสมบัติที่แตกต่างต่างกัน ความแข็งของวัสดุจะส่งผลโดยตรงต่อแรงสะท้อนสู้นิ้วเราเมื่อกดปุ่มลงไป เพลทที่แข็งมากมักจะทำให้เกิดความรู้สึกสะท้านนิดๆที่นิ้ว ให้โทนเสียงที่แตกต่างกัน ซึ่งเป็นรสนิยมส่วนตัวของแต่ละคนเลยครับ

แสตป (Stabilizers)

ชิ้นส่วนสำคัญที่ส่งผลต่อปุ่มที่ยาวตั้งแต่ 2U ขึ้นไป เช่น Backspace, Enter, Shift , Spacebar Stabs มีหน้าที่ช่วยประคองปุ่มเหล่านี้ให้เวลามีแรงกดลงไปแล้วให้ลงไปพร้อมๆกันไม่เอียงข้างใดข้างหนึ่ง หลายคนอาจจะถามว่าทำไมเราไม่ใช้ switch 2 ตัวไปเลยหละ คำตอบคือมันจะหนักขึ้นครับเมื่อยนิ้วกันเลยทีเดียว

Stabs หรือ stabilizers มีหลายแบบ หลายยี่ห้อไม่มากไม่น้อย ในที่นี้เราขอพูดถึง Cherry Stabs เพียงอย่างเดียว เพราะเป็นที่นิยมที่สุดและถูกใช้กันใน CustomKB ทุกตัวเลยก็ว่าได้ ทั้งนี้ Cherry Stabs นั้นมีด้วยกับสามประเภทเรียกง่ายๆตามวิธีการติดตั้งของตัวมันคือ

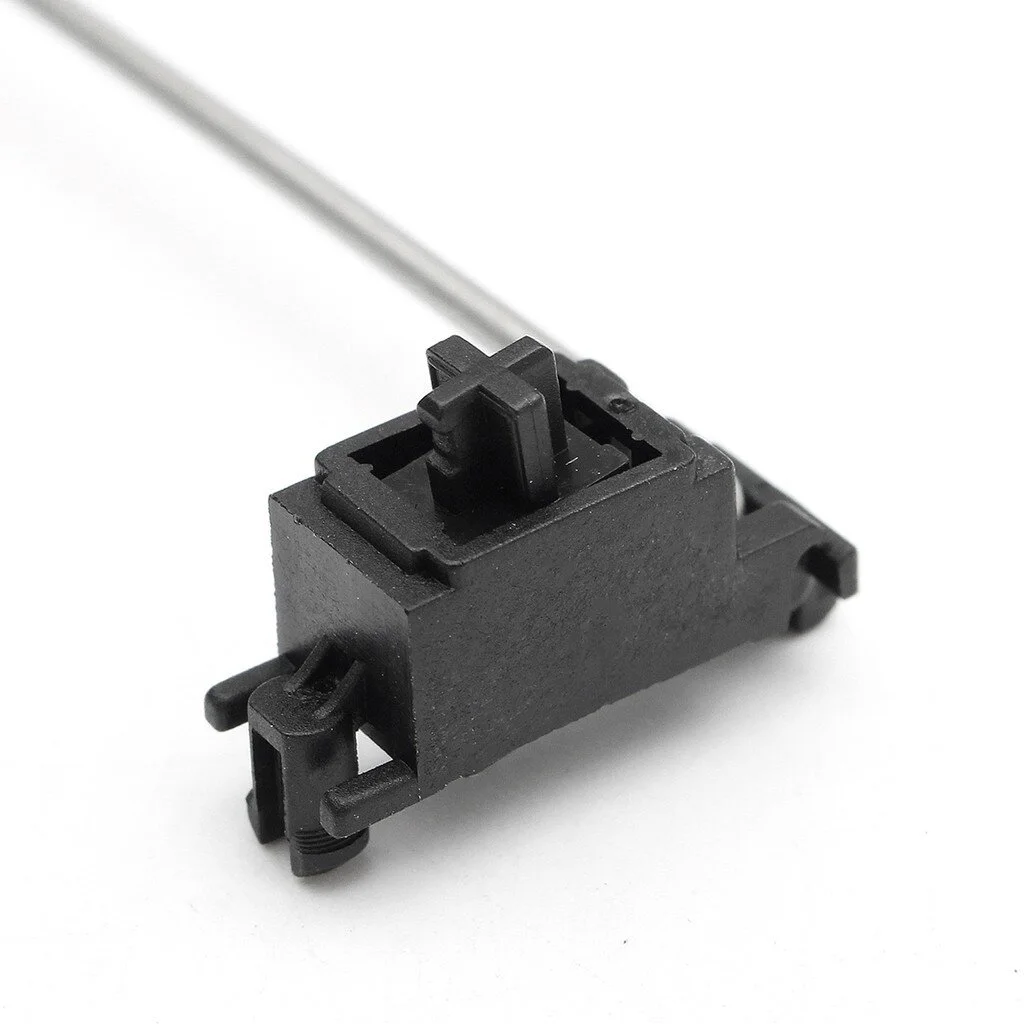

PCB Mount เป็น stabs ที่ติดตั้งลงบนแผงวงจรโดยตรง โดยที่บนแผงวงจร (PCB) จะมีรูเจาะเอาไว้เพื่อให้ติดตั้งสองรูปตามรูปครับ
Screw-in Mount ติดตั้งโดยใช้รูบนแผงวงจร (PCB) เหมือนกับแบบ PCB mount แต่เปลี่ยนจากการล๊อคแบบ clip เป็นการใช้สกรูแทน
Plate Mount สำหรับ Plate mount นั้น แตกต่างออกไปโดนที่ไม่ต้องติดตั้งบน PCB แต่จะติดตั้งลงบนเพลทเลย ข้อดีคือสามารถถอดเปลี่ยนได้ง่ายหากมีปัญหา ไม่ต้องบัดกรีสวิตช์ออกเหมือนอีกสองประเภทด้านบน แต่จะพบมากในคีบอร์ดประเภท Pre-built หรือที่ขายสำเร็จมาแล้วเป็นส่วนมาก

**แผงวงจร (PCB)**

แผงวงจร หรือ ที่เรียกกันว่า PCB เห็นชื่อก็น่าจะพอทายได้นะครับว่ามีหน้าที่อะไร พูดง่ายๆก็คือของหัวใจขอคีบอร์ดนั่นเอง ถ้าไม่มีก็พิมพ์ไม่ได้ PCB สำหรับ Custom Keyboard ในปัจจุบันมักจะควบคุมโดย QMK ( Program สำหรับตั้งค่า keyboard แบบ open source ที่สามารถทำงานได้หลากหลาย) หรือของบางเจ้าก็จะมี software เป็นของตัวเองช่วยให้ปรับแต่งง่ายขึ้น มี effect แสงสีที่หลายหลากกว่าและปรับง่ายกว่า หรือบางทีก็ยากกว่าก็มี
สำหรับการเลือกซื้อ PCB นั้นควรจะเช็คให้แน่ใจซะก่อนว่า PCB นั้นๆ สามารถใช้งานกับเคส และเพลทที่เราเลือกได้ เริ่มต้นที่ต้องรู้จักกับ Layout ก่อนไม่ว่าเป็น 60% ,65% ,75%, TKL หรือ fullsize รวมไปถึงดูว่าสามารถรองรับปุ่ม modifiers ในแถวล่างสุดในแบบที่เราต้องการหรือไม่อีกด้วย ซึ่งตรงนี้จะส่งผลถึงคีแค๊ปด้วยนะครับ ควรดูทุกอย่างให้สัมพันธ์กันให้หมด รวมถึงตำแหน่ง USB จะได้ไม่มีปัญหาตามมาตอนประกอบแล้วจบไม่ได้กันนะครับ เป็นไปได้ควรซื้อ PCB ที่มากับเคสเลยจะดีทีุ่สุดครับ

**สวิตช์ (Switch)**

อีกหนึ่งอย่างที่ขาดไม่ได้ และเราควรจริงจังในการเลือกสวิตช์มาใช้ และการโมสวิตช์ให้มากๆครับ เพราะสิ่งนี้มีผลอย่างมากต่อความรู้สึกในการพิมพ์ เสียง ซึ่งถ้าทำออกมาไม่ดีนั่นหมายความว่าเราต้องรื้อออกมาใหม่ทั้งหมด ไม่ใช้อะไรที่สนุกเลยครับ สำหรับใครอยากเพิ่มเติมเกี่ยวกับสวิตช์สามารถตามไปอ่านได้ที่นี่

**คีแค็ป (Keycap)**

หน้าตาหลักของคีบอร์ดนอกจากตัวเคสแล้วก็คือคีย์แคปครับ นอกจากความสวยงามยังมีผลต่อเสียงด้วย อ่านเพิ่มเติมได้ที่นี่

อื่นๆ (etc)

LED สำหรับคนไหนที่ชอบแสงสีเยอะๆในคีบอร์ด PCB ส่วนมากจะไม่มีไฟ LED ติดมาบนบอร์ดเลยทำให้ถ้าหากไฟคือสิ่งที่เราต้องการก็จ้องเตรียมหลอด LED ไว้สำหรับบัดกรีลงสวิตช์ทีละตัวด้วยนะครับ

สาย USB สำหรับ port usb ที่นิยมใช้กันใน PCB ปัจจุบันคือ USB Type-C และ Mini USB สำหรับ USB Type-C คิดว่าทุกคนน่าจะมีอยู่แล้วเพราะมากับมือถือรุ่นใหม่ๆเกือบทั้งหมดและหาไม่ยาก แต่สำหรับ Mini USB เวลาจะหานี่ก็ยากเหลือเกินเพราะเลิกใช้ไปนานแล้ว เพราะฉะนั้นควรเช็คดูให้ดีซะก่อน ไม่งั้นเดี่ยวมีคีบอร์ดแต่ไม่ได้พิมพ์จะหาว่าไม่เตือน

สำหรับเรื่องการทำหรือบิ้วมีขั้นตอนอย่างไรนั้นลองชมจากวีดีโอนี้ได้เลยครับ
